Miejsce prowadzenia kanałów wentylacyjnych wpływa nie tylko na estetykę wnętrza. Decyduje również o długości tras, liczbie zmian kierunku, dostępnej przestrzeni na izolację, kolizjach z innymi instalacjami i późniejszym dostępie serwisowym. Dlatego wybór między podłogą, sufitem, stropem a poddaszem powinien zapaść zanim budowa wejdzie w etap wykończeniowy.
Najlepsza trasa nie zawsze jest najkrótszą linią na rzucie. Powinna pozwalać zachować wymagane przekroje, rozsądne opory przepływu i możliwie prosty montaż.
Zanim wybierzesz podłogę albo sufit, ustal cztery punkty instalacji
- Miejsce centrali wentylacyjnej.
- Położenie czerpni i wyrzutni.
- Punkty nawiewne w pokojach oraz wywiewne w kuchni, łazienkach i pomieszczeniach pomocniczych.
- Przestrzenie, przez które można przeprowadzić główne trasy i rozdzielenia.
Dopiero z takim szkicem ma sens prowadzenie kanałów wentylacji mechanicznej. Projektowanie zaczynające się od pytania „gdzie da się schować rurę?” często prowadzi do niepotrzebnych obejść i zbyt małych przekrojów.
Kanały wentylacyjne w podłodze
Warstwy podłogowe pozwalają ukryć przewody bez obniżania pomieszczeń. Rozwiązanie dobrze współpracuje z systemami rozdzielaczowymi, w których od skrzynki do poszczególnych punktów prowadzi się mniejsze przewody.
Największe zalety
- brak konieczności wykonywania sufitu podwieszanego tylko po to, aby schować wentylację;
- łatwe rozprowadzenie przewodów do wielu pomieszczeń, jeśli trasy są zaplanowane przed wylewkami;
- możliwość koordynacji rozdzielaczy z układem pomieszczeń.
Ograniczenia
Po wykonaniu posadzki dostęp do przewodów jest bardzo ograniczony. Każde połączenie, przejście i skrzynka muszą być więc dobrze zaplanowane i zabezpieczone. Trzeba też uwzględnić instalację podłogową ogrzewania, przewody elektryczne, wodę i wymaganą grubość warstw.
Kanału nie wolno zmniejszać tylko dlatego, że mniejszy łatwiej zmieścić w podłodze. Przekrój powinien wynikać z planowanego przepływu, nie z przypadkowej ilości miejsca.

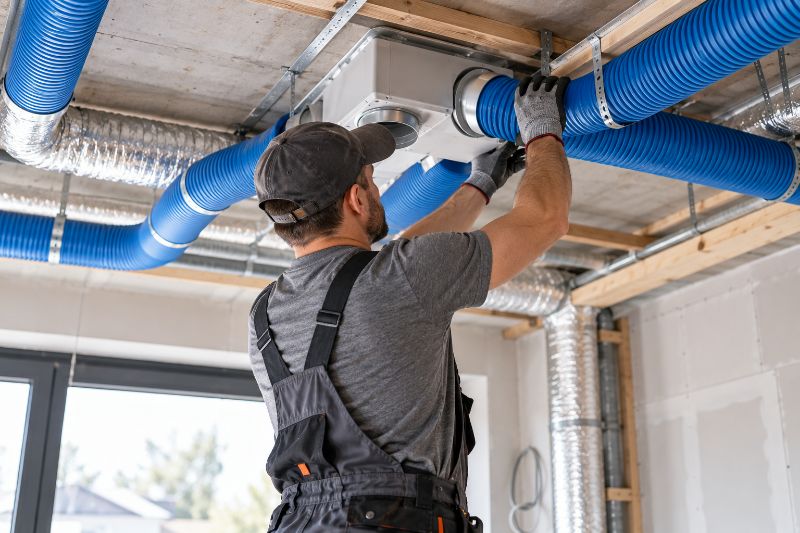

Kanały wentylacyjne w suficie podwieszanym
Przestrzeń nad sufitem daje dużą swobodę prowadzenia przewodów i zwykle ułatwia późniejsze dojście do części instalacji. To rozwiązanie jest szczególnie wygodne w korytarzach, garderobach i strefach technicznych, gdzie lokalne obniżenie wysokości nie musi przeszkadzać.
Na co uważać?
Sufit często dzieli przestrzeń z klimatyzacją, instalacją elektryczną, rurami wodnymi i elementami ogrzewania. Jeśli każda branża projektuje swoją trasę osobno, kolizje ujawniają się dopiero podczas montażu.
Warto więc ustalić wysokości poszczególnych przewodów na jednym skoordynowanym rzucie. Pozwala to uniknąć sytuacji, w której wentylacja musi nagle wykonać kilka dodatkowych kolan, bo wcześniej poprowadzono instalację innego typu.
Kanały wentylacyjne w stropie – tylko wtedy, gdy przewidziano to konstrukcyjnie
Strop nie jest pustą przestrzenią instalacyjną, w której można dowolnie wykonywać otwory i bruzdy. Sposób przejścia przewodów musi być zgodny z projektem konstrukcyjnym i rozwiązaniem zastosowanym w konkretnym budynku.
Jeśli kanały mają przebiegać w warstwach stropowych, trzeba to uzgodnić odpowiednio wcześnie. Późniejsze wykuwanie miejsca może naruszyć konstrukcję lub okazać się niemożliwe.
Poddasze – wygodne w domu parterowym, ale wymaga izolacji
W domu parterowym nieużytkowe poddasze często daje najwięcej swobody. Kanały można rozprowadzić ponad stropem i zejść do nawiewów oraz wywiewów krótkimi odcinkami.
Jeżeli przestrzeń jest nieogrzewana, trzeba przewidzieć odpowiednią izolację kanałów. Dotyczy to zarówno ograniczenia strat ciepła, jak i ryzyka kondensacji na odcinkach pracujących w innych warunkach temperatury.
Okrągłe, płaskie czy prostokątne kanały do rekuperacji?
Kształt przewodu powinien odpowiadać ilości powietrza i dostępnej przestrzeni. Kanał okrągły ma korzystną geometrię przepływu i jest często stosowany na trasach głównych. Kanały płaskie lub prostokątne pozwalają wykorzystać niską przestrzeń, ale ich dobór również wymaga obliczenia przekroju.
Nie ma sensu wybierać systemu wyłącznie na podstawie tego, który przewód jest „najcieńszy”. Ostatecznie liczy się opór całej trasy, szczelność połączeń, możliwość izolacji i dopasowanie do przepływu.
Jak prowadzić kanały wentylacyjne, żeby ograniczyć opory przepływu?
Wentylator musi pokonać opory filtrów, wymiennika, kanałów i kształtek. Każda zmiana kierunku, redukcja i niepotrzebnie długi odcinek dokłada kolejną część oporu.
Nie oznacza to, że każda trasa powinna być bezwzględnie najkrótsza. Czasem kilka dodatkowych metrów prostego przewodu jest lepsze niż krótki odcinek z serią ciasnych załamań. Projekt powinien minimalizować zbędne opory, a nie po prostu minimalizować długość kanałów.
Izolację zaplanuj razem z przewodem
Na rzucie kanał może się mieścić, ale po dodaniu izolacji sytuacja wygląda inaczej. Problem dotyczy szczególnie przewodów przechodzących przez strefy nieogrzewane oraz odcinków, na których może występować kondensacja.
Dlatego rezerwując przestrzeń w podłodze lub suficie, trzeba uwzględnić rzeczywistą średnicę całego rozwiązania po wykonaniu izolacji i połączeń.
Koordynacja z innymi instalacjami jest ważniejsza niż wybór jednej „idealnej” trasy
Wentylacja konkuruje o miejsce z elektryką, wodą, kanalizacją, ogrzewaniem i klimatyzacją. Najmniej problemów pojawia się wtedy, gdy wszystkie instalacje zostaną nałożone na jeden plan przed rozpoczęciem prac.
W praktyce warto zarezerwować główne korytarze instalacyjne, miejsca przejść przez przegrody oraz przestrzeń na skrzynki rozdzielcze. Zmiany wprowadzone na budowie powinny być ponownie sprawdzone pod kątem przepływów, zamiast być rozwiązywane przez dowolne zmniejszanie przewodów.
Szybkie porównanie: gdzie prowadzić kanały rekuperacji?
Podłoga
Dobra, gdy instalacja jest planowana przed wylewkami i dostępna jest odpowiednia grubość warstw. Pozwala zachować pełną wysokość pomieszczeń, ale utrudnia późniejszy dostęp.
Sufit podwieszany
Elastyczny montażowo i łatwiejszy do koordynacji, lecz wymaga obniżenia części pomieszczenia. Dobrze sprawdza się jako trasa główna w korytarzach.
Strop
Możliwy wyłącznie w zakresie przewidzianym przez projekt konstrukcyjny. Nie powinien być improwizowany na etapie montażu.
Poddasze
Wygodne zwłaszcza w domu parterowym, pod warunkiem prawidłowego zabezpieczenia przewodów w strefie nieogrzewanej.
Kiedy projektować kanały?
Najpóźniej przed zamknięciem przegród, w których mają się znaleźć przewody. Dla podłogi oznacza to etap przed wylewką, dla sufitu – przed wykonaniem rusztu i płyt, a dla przejść przez strop – jeszcze wcześniej, na etapie koordynacji konstrukcji.
Późne decyzje niemal zawsze oznaczają kompromisy: dodatkowe obniżenia, więcej kolan, trudniejszy dostęp lub konieczność zmiany przebiegu innych instalacji.
Rekuperacja Bydgoszcz – kiedy przydaje się lokalne wsparcie?
Jeżeli potrzebny jest lokalny wykonawca kompletnego systemu, informacje o rekuperacji w Bydgoszczy mogą uzupełnić etap projektowy o zakres montażu i uruchomienia.
Kanały w podłodze czy suficie? Wybiera się trasę, nie tylko miejsce
Nie ma jednej odpowiedzi dla każdego domu. Podłoga, sufit, strop i poddasze mogą być dobrym rozwiązaniem, jeżeli pozwalają zachować właściwy przekrój, wykonać izolację, uniknąć zbędnych kształtek i skoordynować instalację z resztą budynku.
Najlepszy projekt to taki, w którym powietrze ma prostą i przewidywalną drogę od centrali do pomieszczeń, a wykonawca nie musi ratować się przypadkowymi zmianami na budowie.
